●M12×1四芯公頭連接器。
●插頭形式:公彎頭和公直頭。
●帶自動安全螺母鎖定功能。
●帶接線端子連接。
●采用黃銅鍍金觸點材料。
●PUR電纜防油及化學腐蝕。
●廣泛應用于各類傳感器、電氣產品的連接。

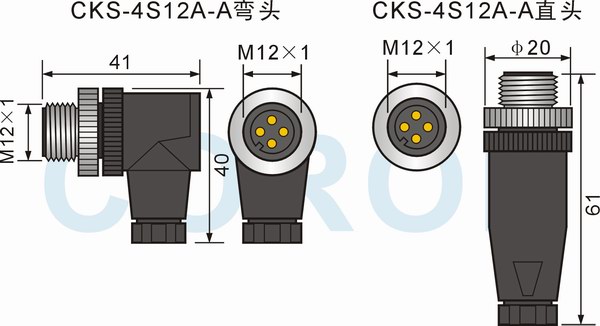

外形 | M12×1 | M12×1 | |
型號 | 電纜直徑4-6mm | CKS-4S12A-1AD-A | CKS-4S12A-2AD-A |
電纜直徑6-8mm | CKS-4S12A-1AD-B | CKS-4S12A-2AD-B | |
用途 | NPN、PNP三線、DC兩線、AC兩線 | NPN、PNP三線、DC兩線、AC兩線 | |
插頭形式 | 母彎頭 | 母直頭 | |
芯數 | 四芯 | 四芯 | |
額定電壓 | 0-250VAC/DC | 0-250VAC/DC | |
額定電流 | ≤4A | ≤4A | |
連接截面 | Max:0.75mm2 | Max:0.75mm2 | |
使用電纜外徑 | φ4-6mm、φ6-8mm | φ4-6mm、φ6-8mm | |
連接方式 | 內端子螺釘壓接 | 內端子螺釘壓接 | |
觸點材料 | PVC/PUR | PVC/PUR | |
安全螺母 | 黃銅鍍金 | 黃銅鍍金 | |
外殼材料 | PA塑料 | PA塑料 | |
輸出指示 |
|
| |
絕緣電阻 | ≥50MΩ | ≥50MΩ | |
耐電壓 | 1000VAC | 1000VAC | |
環境溫度 | -25-+75℃ | -25-+75℃ | |
環境濕度 | 35-95%RH | 35-95%RH | |
防護等級 | IP67 | IP67 |
