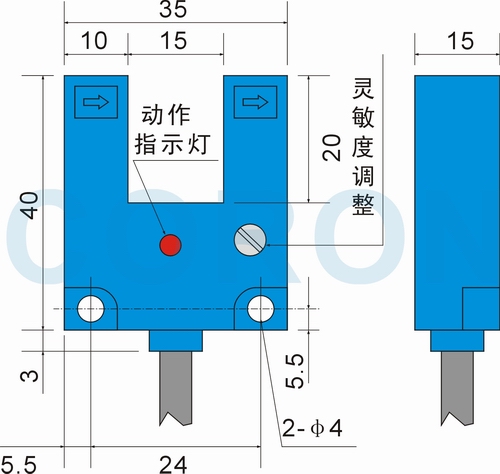

●槽型對射,槽寬15mm。
●帶有靈敏度調整旋鈕和動作指示燈。
●具有短路保護及電源極性保護。
●動作復位相應時間為1ms。
●檢測帶狀、盤狀等物體上的標記、色標等。
檢測方式 | 槽型對射式 | |
型號 | NPN | GG15-1 |
PNP | GG15-1-P | |
檢出距離(槽寬) | 15mm | |
光源 | 紅外光 | |
電源電壓 | DC12-24V±10% 脈動(P-P)10%以下 | |
消耗電流 | 45mA | |
響應時間 | 動作、復位時間均在2ms以下 | |
輸出 | NPN | NPN集電極開路輸出:灌入電流100mA,殘余電壓1.2V |
PNP | PNP集電極開路輸出:拉出電流100mA,殘余電壓1.2V | |
指示燈 | 動作指示燈(紅色) | |
靈敏度調節 | 帶電位器 | |
輸出狀態 | 亮動輸出 | |
耐環境光 | 白熾光:受光面照度3000Lx 太陽光:受光面照度10000Lx | |
環境溫度 | 工作時:-10-+55℃(但不結冰),保存時:-30-+70℃ | |
環境濕度 | 工作時:35-85%RH,保存時:35-85%RH | |
振動 | 振頻:10-55Hz,振幅:1.5mm,X、Y、Z方向各3次 | |
沖擊 | 加速度:500m/s約50g,X、Y、Z方向各3次 | |
絕緣電阻 | DC500V,20MΩ以上 | |
絕緣強度 | AC1500V,50/60Hz,1分鐘(0-40℃,85%RH) | |
保護功能 | 有效防止內部電路的損壞 | |
連接方式 | 護套多股線引出,長2m,可接長 | |
防護等級 | 1EC 1P 65 | |
材料 | ABS工程塑料 |
